软件工程思路笔记
tags: [TOC]
需求工程
用例规约
1. 画出Use Case
2. 编写用例规约
1. 可选需求
2. 非功能需求
3. 黑盒用例规约 和 白盒用例规约
- 随着开发的过程要不断添加细节
- 1.识别用例：有哪些时间、actor
- 2.用例分布提纲：+前置条件 +后置条件
- 3.（非技术甲方）黑盒规约：+完整的事件流
- 4.（技术人员）白盒规约：+系统内部行为的细节描述
- 可以采用双列（用户视图 | 系统视图）
3. 用例图优化
- 符号：
- Include包含
- 从基本用例→包含用例，包含用例为基本用例提供功能
- <>衍型
- Extend扩展
- Generalization泛化（类似类中的继承关系）
- Include包含
- Include关系
- 基数
- Include中，不需要处理条件，
- 分离非主要行为，突出用例的核心价值
- 提出多个用例存在一段共有的行为，可以提取出来反复使用
- Extend关系（见图）
- Extension扩展用例——Base基本用例
- 基数
- 扩展关系符号是
- Generalization泛化，
建立概念模型Conceptual Class
识别Conceptual Class
- 分类法
- 物理实体
- 逻辑实体
- 组织实体
- 名词提取法
- 1.从规约中提取所有名词，可重复
- 2.去掉：冗余、执行者和系统本身、边界类（菜单、链接）、类的属性
- 3.得到基本概念类
- 易错：类的实体当做属性被删掉（e.g.型号）
- 属性特征：数字，文本
- 因此如果一个东西不能简单用数字或文本描述，应该为类而非属性
建立Conceptual Class之间的关系

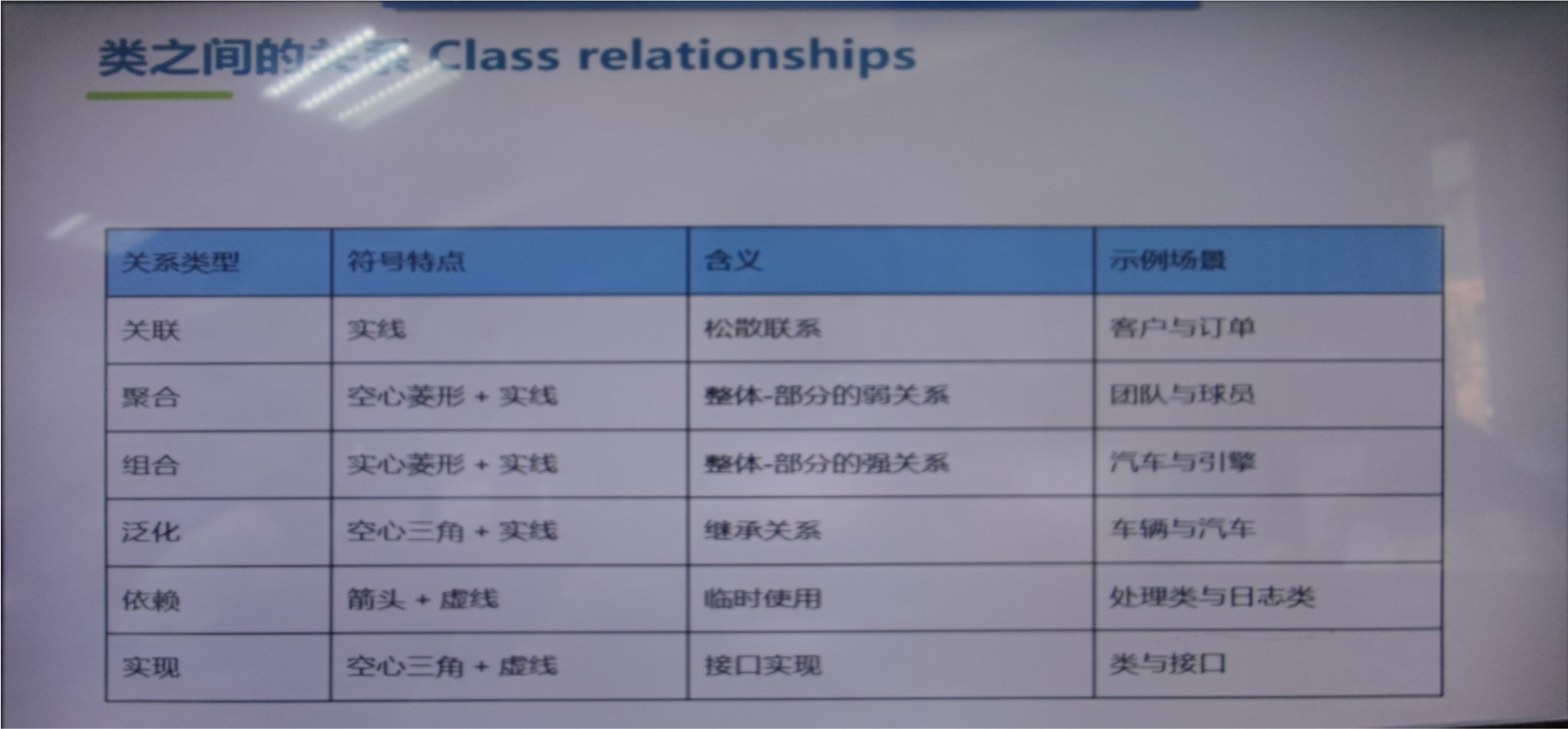

- 类图：类 + 类之间的关系
- 类是结构，结构是静态的
- UML
- 类名 | 属性 | 操作
- 可见性Visibility
- +公共可见性
- #受保护
- -私有
- ~包可见
- 多重性Multiplicity
- 描述关联
- *无限多个
- 1， 2， 0， 正好1，2，0个
- {1 or 2…4}离散值
- vs
- 基数：整个关系
- 多重性：某一端，“从这边看过去，能连几个那边”
- 描述关联
- 关联关系Relationship：Association
- “一个类知道另一个类”
- 无箭头实线：彼此都知道
- ↑耦合性
- 但更灵活
- 单向实线：A知道B，A→B，订单→支付方式
- 符合封装原则，↓耦合
- 但导航性可能会比较麻烦，比如反向查询不方便
- 导航性：一个类能否通过关联访问另一个类
- 决定哪个类负责持有或访问数据
- 导航性：一个类能否通过关联访问另一个类
- 无箭头实线：彼此都知道
- 需求分析阶段
- 设计阶段
- “一个类知道另一个类”
- 聚合关系Relationship：Aggregation
- 整体-部分
- 空菱形实线箭头，菱形在整体
- 组合关系Relationship：Composition
- 生命周期，部分和组合一起消亡，强关联
- 实菱形实线箭头
- 泛化关系Relationship：Generalization
- 空心实线箭头，空心箭头在父类
- 尽量避免用多重继承
- 重复继承问题，
“钻石问题”
- 重复继承问题，
- 优化：
- Liskov替换准则LSP
- 继承是is a kind of关系，即子类应该能替换基类型
- 区分：泛化 vs 聚合
- 带滚动条的窗口
- 带滚动条的窗口 是 窗口；带滚动条的窗口 包含了 滚动条
- 带滚动条的窗口
- 依赖关系Relationship：Dependency
- 虚线带箭头，依赖类型«自定义»

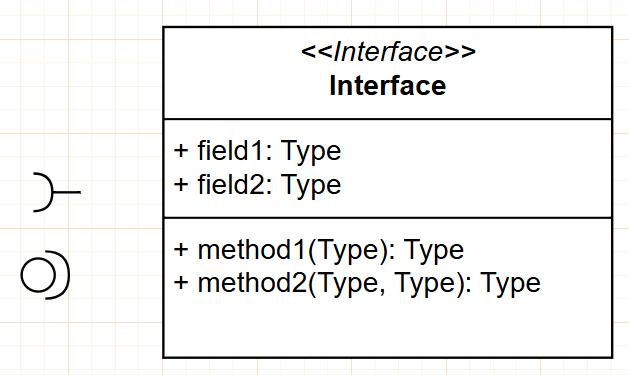

- 接口
- 一组操作的集合（不包含属性）
- 表示方法
- <>
- 圆圈表示
- 分类
- 供给接口
- 提供的服务
- 圆圈
- 需求接口
- 需要得到的服务
- 半圆
- 供给接口
- 增加属性，类的属性（先）比操作（后）更重要
- 状态机图
- 类的行为性特征
- 分类
- 行为状态机
- 内部
- 协议状态机
- 外部
- 行为状态机
- 核心元素
- 初始状态：实心圆⚫
- 终止状态：圆圈包围⚫
- 其他状态：圆角矩形，内部显示状态名
- 状态转移：
- 箭头
- 事件：状态机中事件触发迁移
- 转移上的标号表示
- entry-do-exit-event？
- 为什么要用状态机图
- 1.对象的职责或行为变化显著
- 2.系统或对象的用例涉及复杂的逻辑，且这些逻辑由状态驱动时
- ×：
- 对象的逻辑简单明了，不需要额外的状态机抽象
- 对象的行为不依赖状态变化
- 对象单一状态
- 总结：不存在复杂的状态变化
用例实现UCR
- 需求和设计之间的桥梁
- 用例中的每一个用力，在分析模型和设计模型中至少有一个用例实现与对应
- 分类
- 动态交互图
- 类图，静态视图
识别分析类
- 分析类：描述每个角色的职责
- 设计阶段：角色赋与台词和动作，变成实际的系统组件
- 分析类：
- 平台无关模型，与实现无关（可能做不出来）
- MVC模型-视图-控制器
- 实体类
- 描述存储的信息，及信息相关的行为
- 反映逻辑数据结构
- 实体类不是某个用力实现所特有的
- 识别：名词过滤
- 边界类
- 分类
- 用户界面类
- 系统接口类
- 设备接口类
- 识别规则actor和用例之间的一条通信关联对应一个边界类，actor是什么类型对应对应的边界类
- 分类
- 控制类
- 每一个用例一定会有一个控制类
- 关注流程逻辑，是事件流的抽象
- 实体类
构建分析模型
- 交互图
顺序图/时序图
- 描述对象之间发送信息的时间顺序显示多个对象之间的动态协作
- 垂直：时间
- 水平：角色
- 垂直：生命线
- 生命线之间的箭头连线为消息
- 同步消息：实心三角
- 异步消息：带开放箭头的实线
- 返回消息：带开放箭头的虚线
- 创建消息：实线箭头指向新对象的头部
- 销毁消息：生命线 + ×
- 自调用消息：从生命线触发，绕回同一生命线
- 匿名消息（不推荐）
- 激活条，长度有讲究
- 一般没有编号
- fragment补充序列片段
- 用于简化序列片段
- 四种：
- 1.ref标签
- 复用已经定义好的交互场景
- 2.loop标签
- 由条件[get next item]控制执行
- loop
- 3.alt标签
- 多个分支，条件执行
- 只有一个分支被执行
- 若多个为真，按情况选择执行那个分支（1st/随机）
- 4.par标签
- 并发
- 5.opt标签
- 选择执行，类似if
- 1.ref标签
通信图
- 所有信息需要编号，以表示时间前后
- 顺序图和通信图可以相互转换
VOPC类图（View Of Participating Class）
- “用例实现”中的类图
- 方法就是通信图中的消息
- “用例实现”中的类图
改进类图：确定分析类的职责
- 确定分析类的职责
- 基本步骤：
- 1.提取交互图的消息，识别发送者和接收者
- 2.映射职责。专门的文档，说明职责来自哪个类，在消息图中名称，对应类里的哪个方法名等
- 基本步骤：
- 确定分析类的属性
- 1.名词法识别的非实体的名词就是属性
- 2.一般比较简单的数据类型，e.g.字符串、整型、数值型
- 3.添加说明（可选）
- 先定职责，再定属性
- 确定分析类的职责
完成用例分析
前景文档Vision
SRS文档
- 主要看用例
- 语境图
- 外部实体有哪些？
需求验证
原型确认
- 水平原型
- 需求开发
- 垂直原型
- 设计验证
需求评审
- 四个阶段：计划——实施——改进——结束
- 计划
- 确定需求评审人员
- 确定需求评审方法
- 审查【正式评审】
- 小组评审【轻式审查】
- 走查【非正式】
- 结对编程
- 一个小时换一次
- 同级桌查
- 作者不知道评审者如何完成任务
- 轮查
- 多人的同级桌查
- 临时评审
- 选择
- 风险高，用更正式的评审方式；反之可用评审低的
- 实施
- 对审查和小组评审等正式评审
- 改进
- 计划
- 输入
- 待评审的需求文档
- checklist
需求管理
-
- 获取
- 分析
- 定义
- 验证
- 主要活动
- 需求优先级和需求基线
- 需求变更控制和版本控制
- 尽量使用需求变更控制工具，如Rational RequisitePro
- 需求跟踪
- 需求跟踪链
- 需求跟踪矩阵（RTM）
- 需求工程工具
- 分析建模工具
- 需求管理与追踪工具
软件架构设计
软件设计模型
- PSM（平台相关模型），需要考虑平台依赖
- 分析模型和设计模型同时一边做一遍修改
- 主要目标
- ①实现所有明确的和隐含的需求
- ②易读和易理解
- ③提供软件的全貌，从实现的角度说明数据域、功能域和行为域
- 类型
- 数据模型
- 面向过程：ER图、DD
- OO：类图、类关系
- 功能模型
- 面向过程：DFD数据流图
- OO：用例图
- 行为模型
- 面向过程：状态变迁图STD
- OO：活动图、顺序图、状态图
- 数据模型
软件设计过程
- 确定软件架构
- 合适的架构风格
- 从逻辑、物理、进程等多个视图建立架构模型
- 软件质量属性的设计策略，使软件系统在架构层面满足功能性和非功能性需求
- 详细设计，细化每个模块
- 确定软件架构
软件设计的原则
- 抽象
- 数据抽象
- 过程抽象
- 对象抽象
- 分解和模块化
- 模块
- 外部特征
- 内部特征
- 模块
- 封装和信息隐藏
- 高内聚和低耦合
- 软件设计质量
- 7种软件设计的坏味道
- 1、僵化性（Rigidity）：耦合性太高
- 2、脆弱性（Fragility）：改动一个地方导致其他看似无关部分的崩溃，封装性差
- 3、牢固性（Immobility）：系统难以复用，模块过于特定化（与环境的耦合程度太深）
- 4、粘滞性（Viscosity）：做正确的事情很难，做错误的事情很简单
- 软件~
- 环境~
- 5、不必要的复杂性（Needless Complexity）：
- 为了未来可能需要而添加的抽象层
- 6、不必要的重复（Needless Repetition）:
- 7、晦涩性（Opacity）
- 导致：难以理解、难以变更、难以复用、难以维护
- 7种软件设计的坏味道
- 抽象
软件设计的复用
- GoF设计模式
- 架构风格：复用整个系统架构，粒度最大
- 设计模式：复用模块设计方案，粒度中等，适合功能模块或子系统
- 编程惯用：复用代码实现，粒度最小，适合细节优化和语言特定场景
- 团队的编码规范
软件架构
软件架构风格
- 分类
- 通用风格
- 分层
- 管道
- 黑板
- 通用风格
通用风格
分层架构
特点：单向依赖，但也允许回调（非严格分层）
常用：三层架构，为表示层、应用/业务逻辑层、数据层
稍复杂：四层，表示层、服务层（Spring控制器，提供API）、业务逻辑层（Spring服务）、数据层
复杂：五层，表示层、服务层（Spring控制器，提供API）、业务逻辑层（Spring服务）、数据访问层（Spring Data JPA Repository）、数据层
- 数据访问逻辑复杂，大型分布式系统或微服务框架
- 更复杂：六层，表示层、控制层、服务层（Spring控制器，提供API）、领域层、数据访问层（Spring Data JPA Repository）、数据层
- 企业级的应用
优点：简单易懂，结构清晰，适合复用和单元化测试 缺点：
- 多层调用增加性能开销，出现在高并发场景
- 用户受限于用户接口，无法进行更细粒度的操作
- 分层质量受抽象影响
- 扩展性有限
- 分层架构通常是一个单体架构，通常运行在一个进程或服务器上，只能整体部署，导致难以分布或频繁横向扩展（分担负载）
分层架构与多层架构（multi-tier）：
- 多层架构，物理分离，分布式部署
管道与过滤器
一系列组件，过滤器负责处理数据，管道负责将输出传递到下一个过滤器的输入，数据流？
黑板
适用：复杂、需要协作的问题。模拟人类专家围绕黑板解决问题。
黑板、知识源、控制器
- 黑板
- 知识源：仅与黑板交互，观察自己能否做出贡献
- 控制器：由黑板状态启动
- 通知知识源黑板状态更新
缺点：
- 知识源集中访问黑板，可能性能瓶颈
- 调试比较困难，因为交互式动态的
应用：
- 语音识别：
- 黑板：共享数据结构
- 知识源：声学分析模块、语言理解模块、上下文理解模块、发音矫正模块
- 控制器：监控黑板上的数据状态，决定哪个知识源执行下一步工作
分布式架构风格
BS 三层架构 微服务架构 服务器无感知架构 云边端融合
C/S
客户端提供本地服务，服务器端进行计算
胖、瘦、智能。数据处理主要在哪一端
三层架构
服务与微服务风格
服务消费者
服务注册中心
服务提供者
- 重型：面向服务架构SOA
- 多个功能
- 共享数据库
- 依赖中心化，必须要服务注册中心
- 轻型：微服务 micoroservices.io
- 一个微服务仅提供一个功能
- 数据库隔离
- 去中心化，服务独立部署（便于扩展）
- 通过API网关进行路由
Spring Cloud 微服务开发相关组件
容器：
- 解决管理上难以跟踪服务器运行在哪台主机上
- docker
微服务镜像构建及实例创建
服务无感知架构
服务本身不维护状态
函数式服务，由事件驱动，根据自变量的值产生因变量的值？？？
缺点：
- 冷启动
- 状态管理复杂
- 不适合长运行任务，e.g.Serverless函数由执行限制
- 对平台依赖性强
云边端融合架构
云：核心网中具有高可扩展的强大算力的计算中心
边缘：在移动网络边缘
端：移动终端
移动端不断地产生数据，可以由选择地将数据发送给边缘服务器。 ？？？
优点：
- 近数处理
- 节省网络带宽
- 提高系统可靠性
交互式系统架构风格
MVC PAC
MVC
Spring MVC
Django MVT
PAC
由智能体构成的结构层次
反馈控制架构
- 批处理架构
- 解释器架构。仿真
- 事件驱动架构
- Agent
- Channel
- 进程控制架构
软件架构多视图的设计
- 4+1架构视图
- 逻辑视图（静）
- 进程视图（动）
- 物理视图（动）
- 开发视图（静）
- 场景视图（联）
